Применение.
Дробилки HIC предназначены для дробления карьерных материалов (известняков, доломитов, песчаников, щебня) также используются для строительного мусора (бетона, кирпичного боя, битумного покрытия).

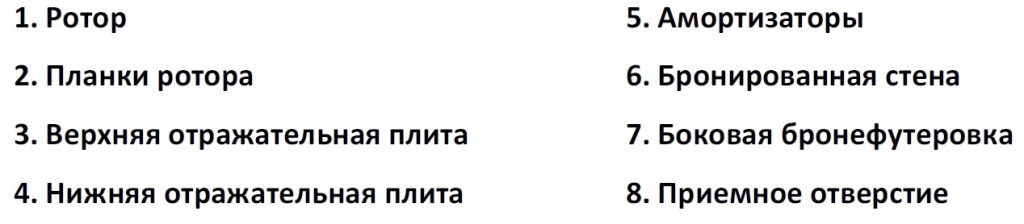

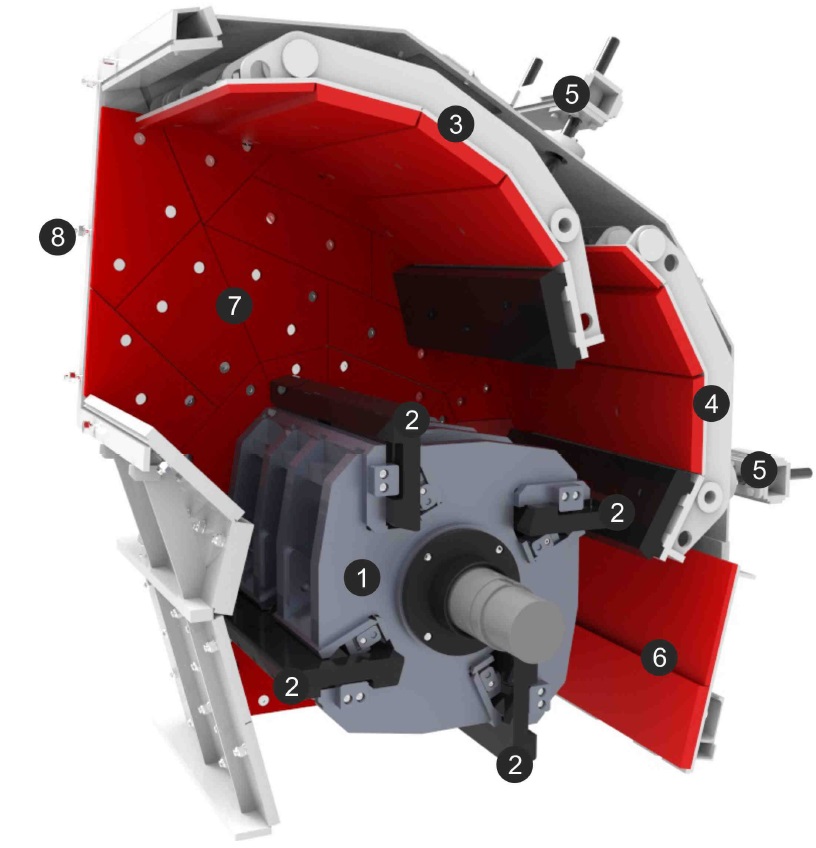

Конструкция роторной дробилки HIC.
![](/images/catalog/c75c6200a3c03154b0b78512f429a796.jpg)
![](/images/catalog/7208a732e2eca92e06eb35fbe415e513.jpg)

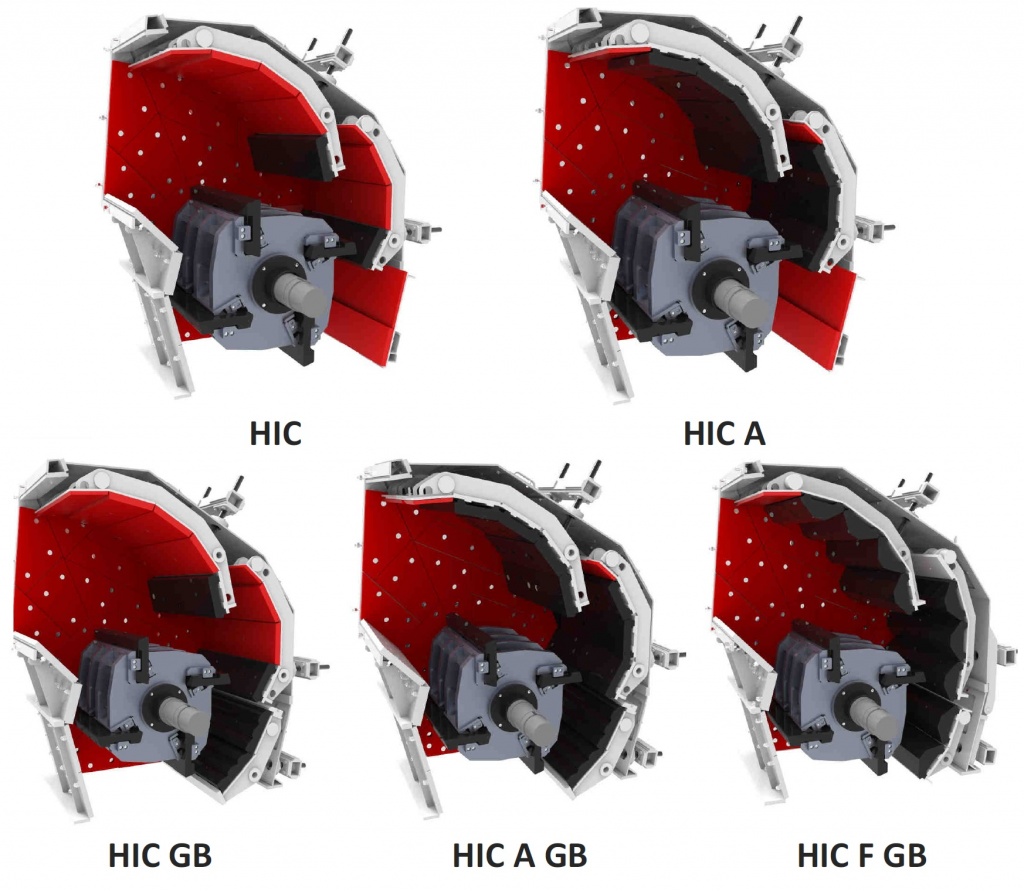

Исполнение роторных дробилок HIC.
![](/images/catalog/27d3594dc150bdeaa808d62736905237.jpg)
Описание компоновки роторных дробилок HIC.
Ударно-отражательные дробилки HIC предназначены для дробления различных материалов на первой, второй и третьей стадии дробления. Работают на принципе динамического дробления. Материал падает на ротор с планками, отбрасывается на регулируемые бронированные отражательные плиты, расположенные в откидном коробе. При этом измельчается как ударами планок на роторе, так и ударами о бронефутеровку отражательных плит или на тракте финального дробления (если он установлен). В зависимости от порядка применения (параметров дробления таких как фракционный состав поступающего в дробилку материала, заданный фракционный состав измельченной продукции, абразивность измельчаемого материала, стойкость материала к ударному дроблению и т.д.) дробилки HIC поставляются в разных исполнениях.
Базовое исполнение дробилки HIC.
Дробилка HIC оснащена двумя отражательными плитами и бронированной стеной в нижнем коробе. Предназначена для дробления низкоабразивных материалов на первой и второй стадии дробления. На этом исполнении дробилки HIC базируются остальные нижеуказанные исполнения.
Тип
|
Максимальный кусок на входе
|
Мощность
|
Производительность
|
Вес
|
мм
|
кВт
|
тонн/час
|
тонн
|
HIC 85*50
|
300
|
55-75
|
80
|
4,72
|
HIC 85*100
|
300
|
90-110
|
130
|
6,67
|
HIC 100*100
|
600
|
132-160
|
190
|
10,65
|
HIC 125*130
|
750
|
200-250
|
280
|
15,57
|
HIC 150*150
|
1000
|
315-560
|
500
|
30,29
|
Исполнение дробилки HIC A.
Дробилка HIC А как и модель в базовом исполнении оснащена двумя отражательными плитами и бронированной стеной в нижнем коробе. В отличие от базового исполнения HIC, отражательные плиты и бронированная стена оснащены бронефутеровкой с высокой износостойкостью. Дробилка предназначена для дробления материалов с повышенной абразивностью. Применяется, в основном, на второй стадии дробления.
Тип |
Максимальный кусок на входе |
Мощность |
Производительность |
Вес |
мм |
кВт |
тонн/час |
тонн |
HIC 85*50 A |
200 |
55-75 |
60 |
4,76 |
HIC 85*100 A |
200 |
90-11 |
95 |
6,75 |
HIC 100*100 A |
280 |
132-160 |
145 |
10,9 |
HIC 125*130 A |
350 |
200-250 |
210 |
15,9 |
HIC 150*150 A |
460 |
315-560 |
370 |
30,97 |
Исполнение дробилки HIC GB.
В отличие от базового исполнения, вместо бронированной стены в нижнем коробе установлен регулируемый тракт финального дробления. Как и базовое исполнение дробилки HIC, применяется для дробления низкоабразивных материалов. Предназначена для второй или третьей стадии дробления.
Тип |
Максимальный кусок на входе |
Мощность |
Производительность
|
Вес |
мм |
кВт |
тонн/час |
тонн |
HIC 85*50 GB |
200 |
55-75 |
55 |
4,98 |
HIC 85*100 GB |
200 |
90-110 |
90 |
6,93 |
HIC 100*100 GB |
350 |
132-160 |
135 |
10,99 |
HIC 125*130 GB |
420 |
200-250 |
200 |
16,37 |
HIC 150*150 GB |
580 |
315-560 |
350 |
31,36 |
Исполнение дробилки HIC A GB.
Дробилка HIC А GB как и исполнение HIC GB оснащена двумя отражательными плитами и регулируемым трактом финального дробления в нижнем коробе. Отличие заключается в установке на отражательных плитах бронефутеровки с высокой износостойкостью. Предназначена для дробления материалов с повышенной абразивностью. Применяется на второй или третьей стадии дробления.
Тип |
Максимальный кусок на входе |
Мощность |
Производительность
|
Вес |
мм |
кВт |
тонн/час |
тонн |
HIC 85*50 A GB |
160 |
55-75 |
50 |
5,02 |
HIC 85*100 A GB |
160 |
90-110 |
80 |
7,01 |
HIC 100*100 A GB |
230 |
132-160 |
120 |
11,25 |
HIC 125*130 A GB |
280 |
200-250 |
175 |
16,7 |
HIC 150*150 A GB |
380 |
315-560 |
310 |
31,87 |
Исполнение дробилки HIC F GB. Дробилка предназначена для тонкого дробления разных материалов. Применяется на третьей стадии дробления. Компоновка напоминает исполнения HIC GB (HIC AGB). Разница заключается в исполнении отражательных плит и тракта финального дробления. Их компоновка позволяет увеличить эффективность дробления.
Тип |
Максимальный кусок на входе |
Мощность |
Производительность
|
Вес |
мм |
кВт |
тонн/час |
тонн |
HIC 85*50 F GB |
120 |
55-75 |
40 |
5,09 |
HIC 85*100 F GB |
120 |
90-110 |
70 |
6,91 |
HIC 100*100 F GB |
200 |
132-160 |
100 |
11,58 |
HIC 125*130 F GB |
250 |
200-250 |
150 |
17,3 |
HIC 150*150 F GB |
330 |
315-560 |
270 |
32,39 |
![](/images/catalog/64c6f21f610931c7c356ff844420865a.jpg)

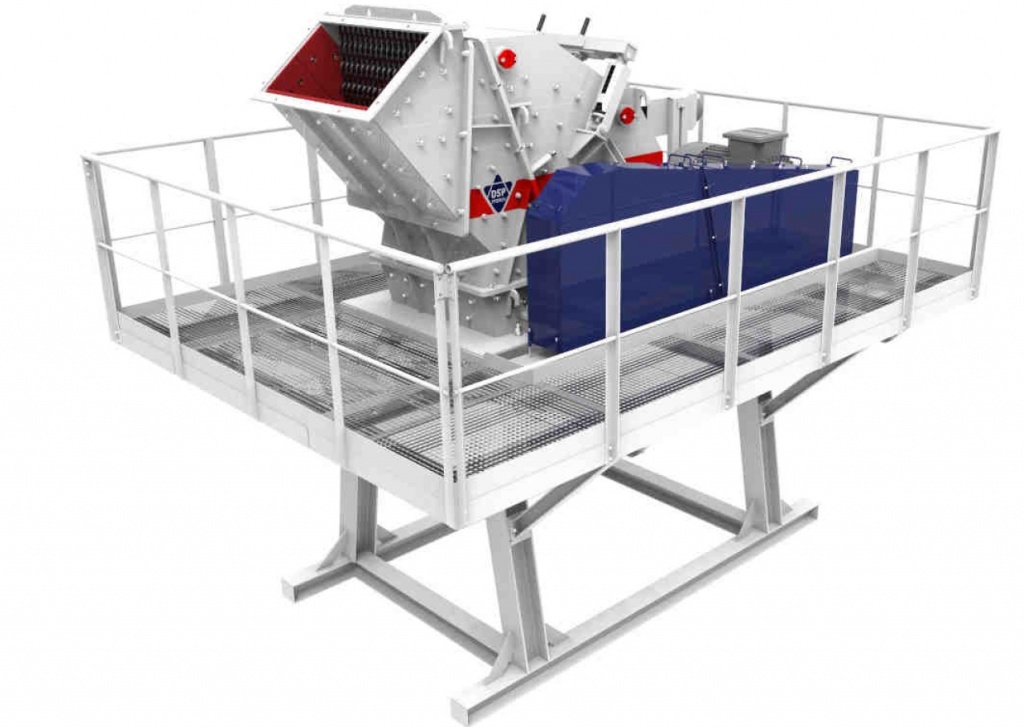

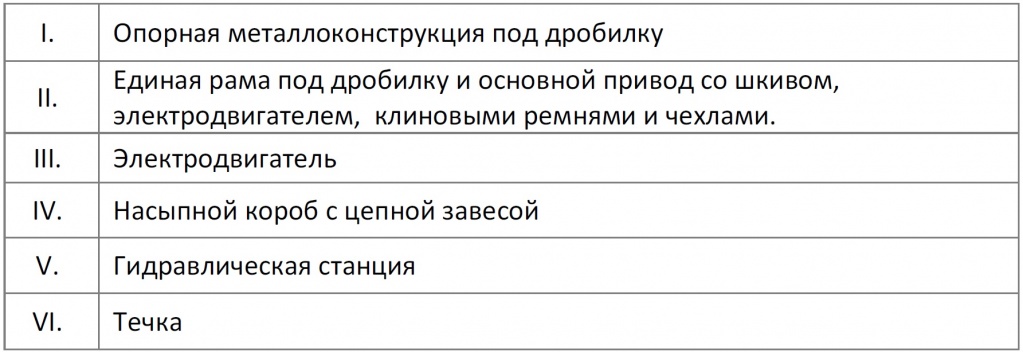

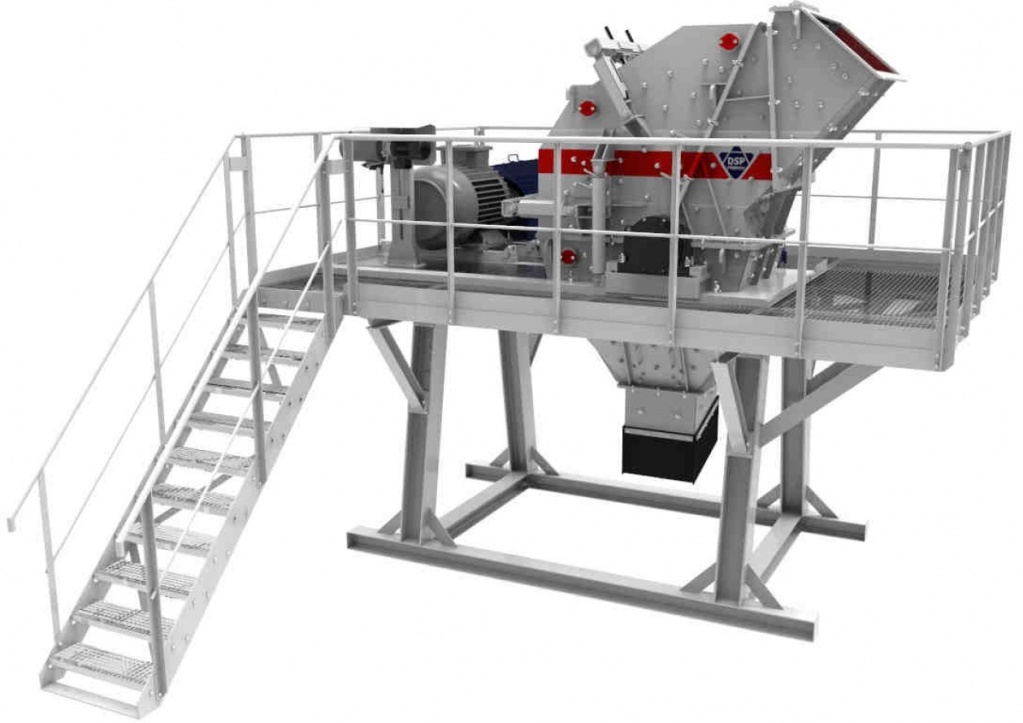

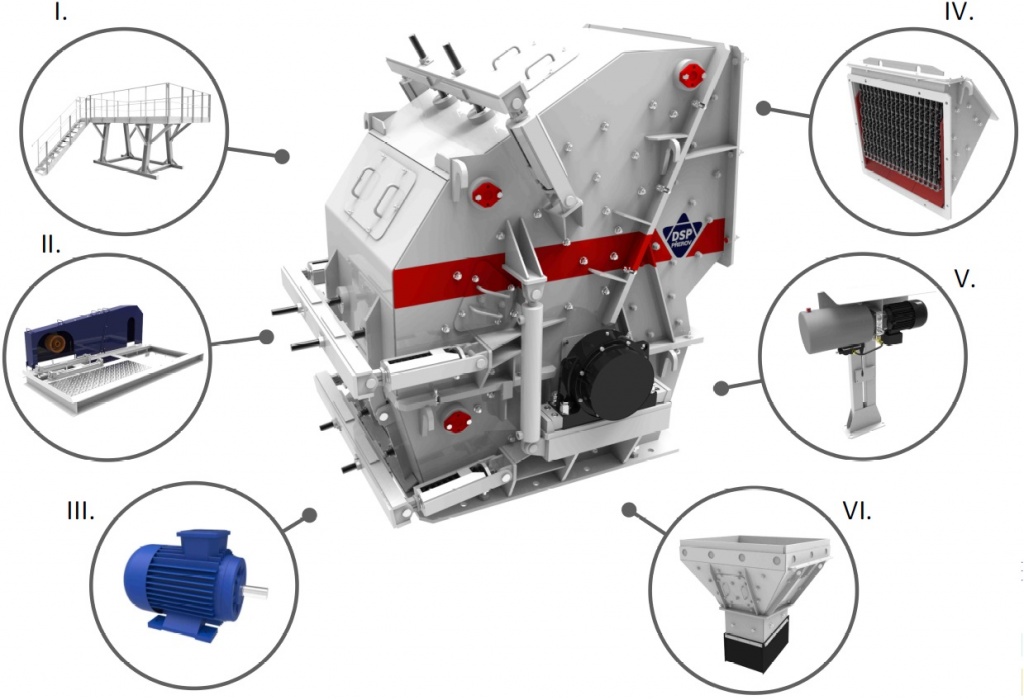

Оснастка роторной дробилки HIC.
![](/images/catalog/bcfe50bcf69a22ca2a9ae052caef006b.jpg)
![](/images/catalog/1b9c4c5fb9ccd9f732ce36b8be5dc65f.jpg)
![](/images/catalog/31efa3890f8b04323eaa1b5d3d3c352e.jpg)
![](/images/catalog/aa1e91d63f1a26081d183852e99e73e5.jpg)
